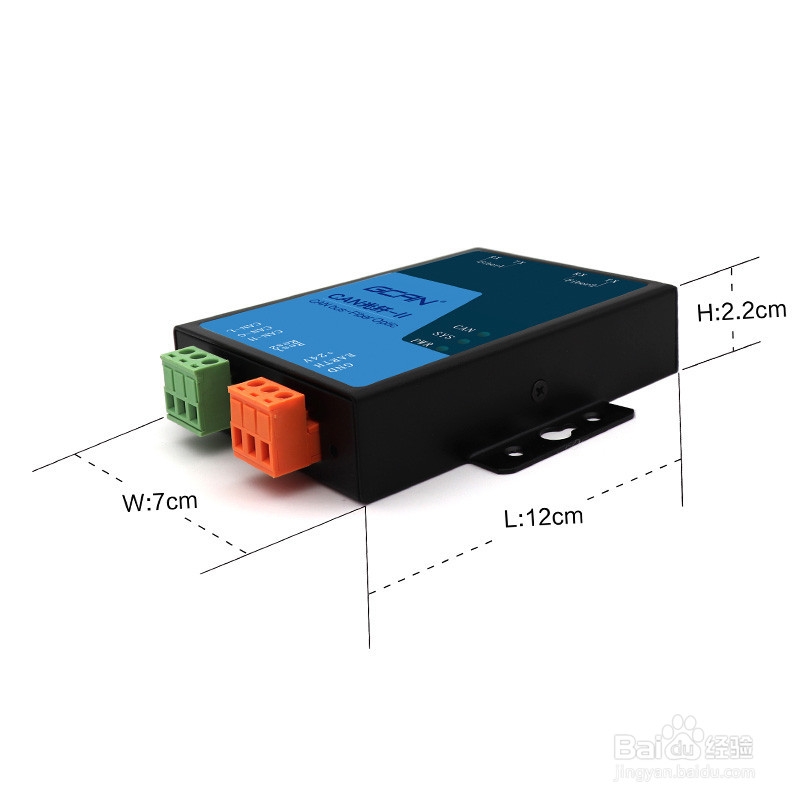

为了弥补有些工程项目里觊皱筠桡CAN总线数据传输速度不足，距离不够长的缺点，工程师开发出了专门的能够进行数据中继的CAN光纤转换工具，它被广泛的刂茗岚羟应用在消防主机联动等方面，今天，我们来介绍下使用它之前的准备工具，希望大家能够喜欢。
工具/原料
CAN光纤转换工具
120欧姆电子
螺丝刀
1、拧开模块外壳，进行总线波特率设置
1、CAN光纤转换工具在正式使用之前需要设置好相关的CAN总线波特率，一般的方法是使用螺丝刀工具拧开设备的外壳，通过电路板上的拨码开关进行波特率的调整，电路板和拨码开关如图所示：
2、拧开设备外壳之后，我们先不要对其进行上电处理，而是应该按照如下表所示的操作进行波特率的设置工作。
2、CAN光纤转换工具连接电脑
1、为了更好的进行CAN光纤转换工具的波特率调整，查询，检测工作，我们需要将设备通过USB-mini线连接到电脑上，前提是设备此时也需要去掉外壳，其USB-mini接口如图所示：
2、用USB-mini线连接CAN光纤转换工具和电脑之后，我们就可进行我们需要的任何波特率调整和数据收发等工作了，其连接示意图如下：
3、CAN光纤转换工具连接CAN总线
1、CAN光纤转换工具连接CAN总线要遵循CAN高连接CAN高，CAN低连接CAN低的规律，切不可连接错误，否则会导致无法传递信息，其连接方法如图：
4、CAN光纤转换工具连接120欧姆电阻
1、为了增强CAN通讯的可蛆绲檠奸靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配炼蓄晦擀电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。GCAN-208系列模块采用82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
